Группа Отчеты

Чтобы приступить к созданию сводной таблицы по состоянию элементам сети ГТМ или формированию отчета, необходимо кликнуть на нужную кнопку в группе Отчеты.

Рассмотрим их функциональные возможности по отдельности.

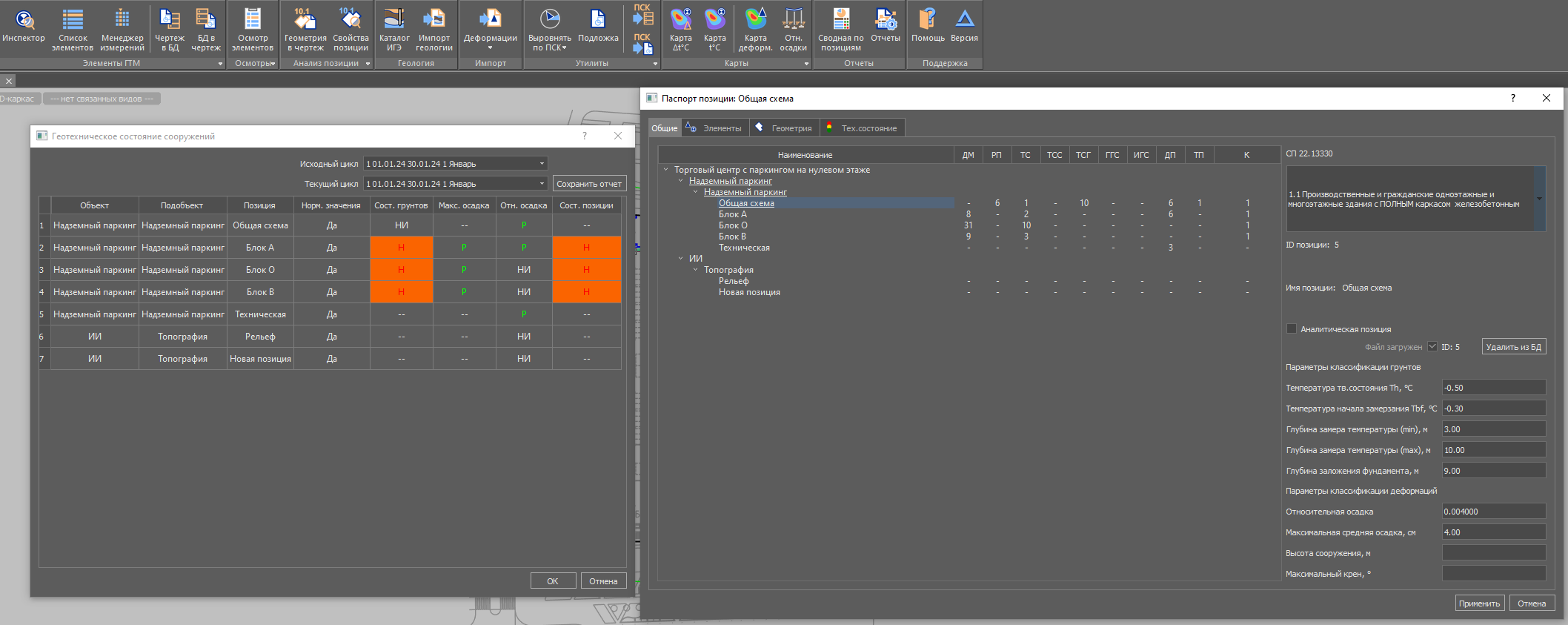

Геотехническое состояние сооружения

При нажатии открывается сводная таблица, отображающая геотехническое состояния по позициям. Нажатием ПКМ по интересующей позиции можно открыть контекстное меню, позволяющее открыть её паспорт, а также сделать текущей.

Данные сводной таблицы формируются на основе анализа паспортов элементов сети ГТМ в зависимости от выбранного пользователем исходного и текущего циклов, затем обобщаются для наглядного представления.

Отчеты

 Нажатие вызывает Генератор отчетов, разделённый на три колонки. В левой колонке приводятся выходные документы (разделы). В средней происходит выбор шаблона. В правой устанавливаются параметры в зависимости от типа документа. Кнопка Отчет создаёт в выбранной папке документ формата *.docx.

Предусмотрены следующие типы документов:

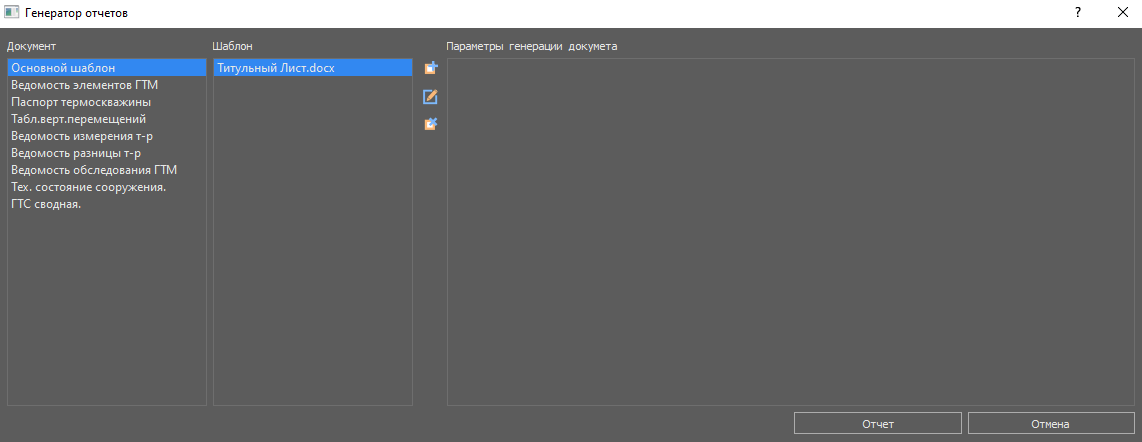

Основной шаблон

 Раздел предназначен для основной части документа. При нажатии на кнопку Отчет сведения о проекте (наименование, шифр и т.д.) экспортируются в отдельный документ.

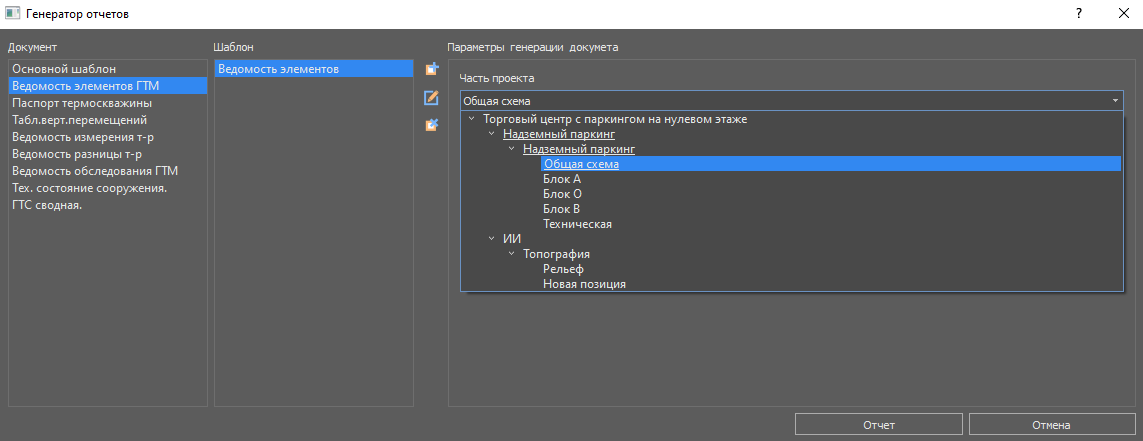

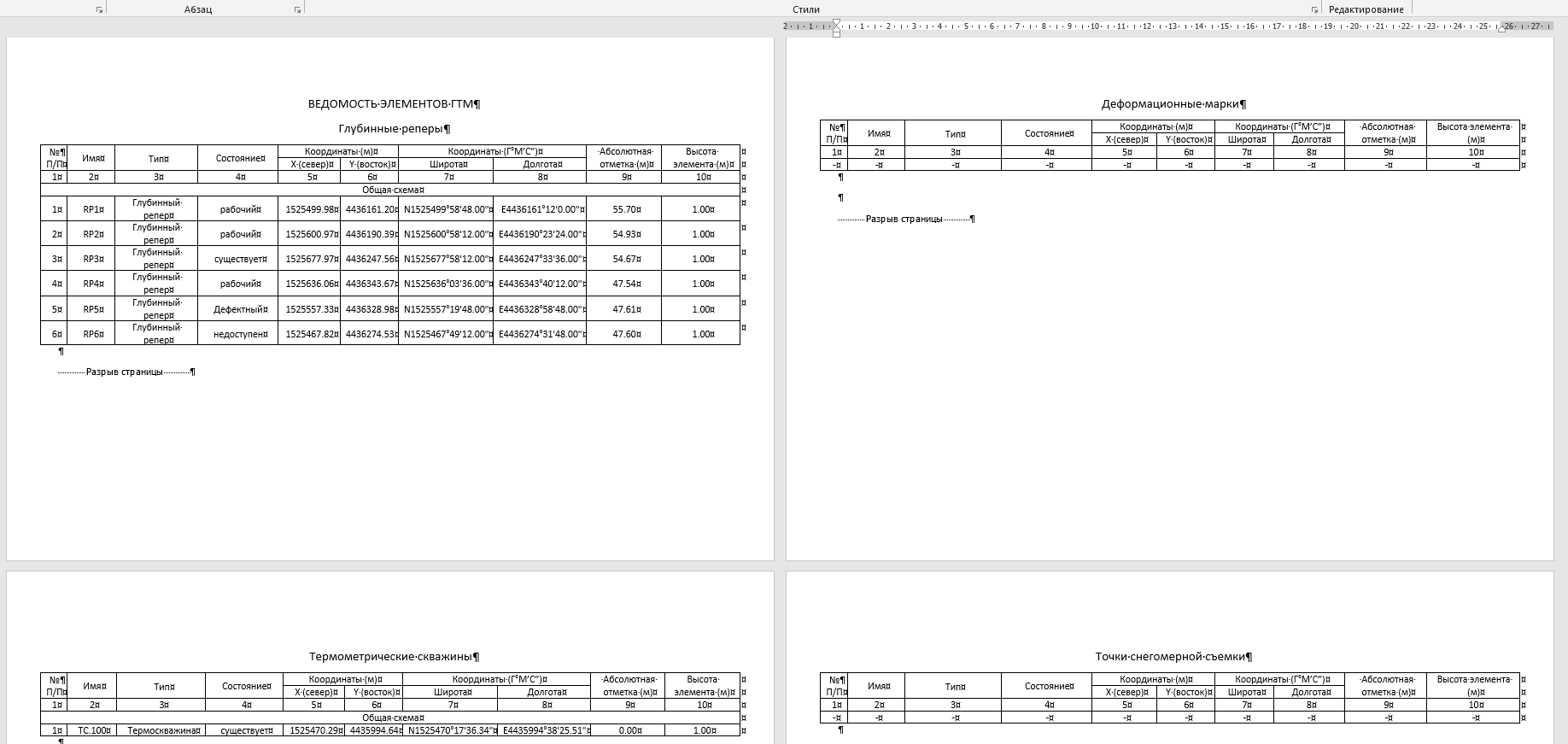

Ведомость элементов сети ГТМ

Раздел предназначен для вывода таблиц, содержащих сведения об элементах сети ГТМ. Можно произвести формирование таблиц как по отдельной позиции объекта, так и по всем позициям сразу. При нажатии на кнопку Отчет данные экспортируются в отдельный документ.

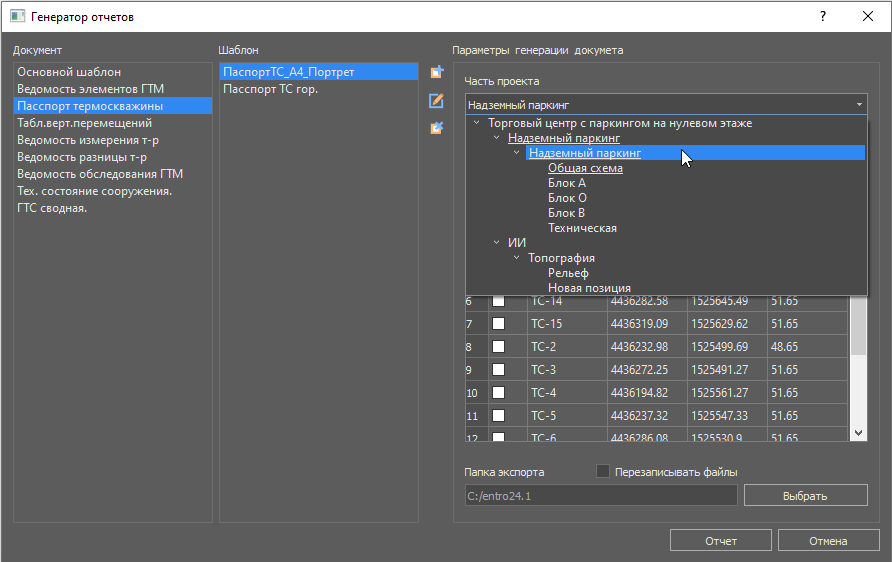

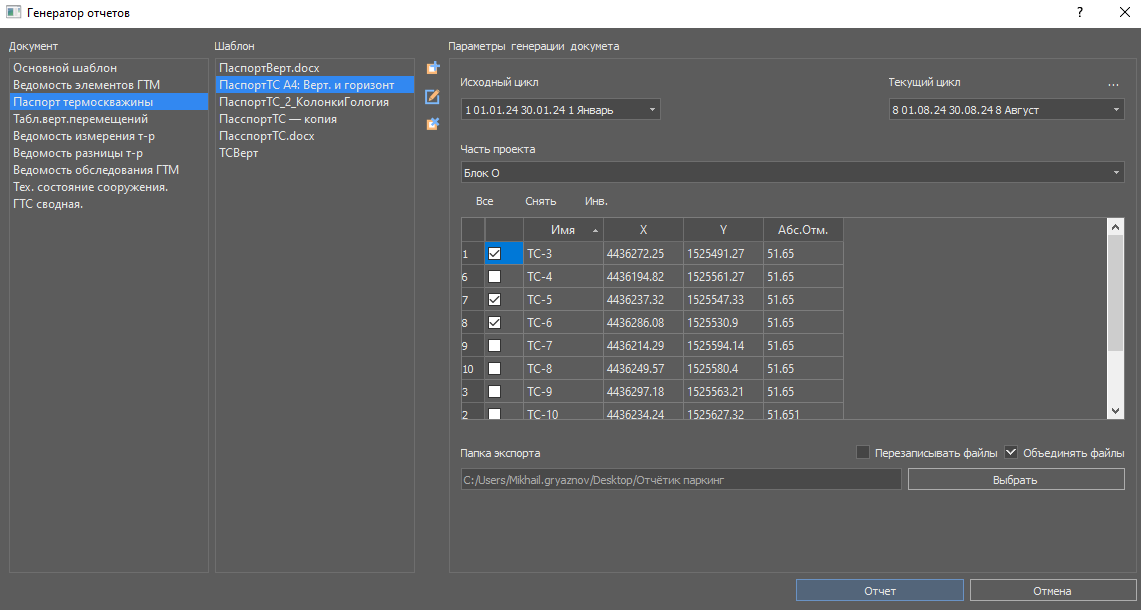

Паспорт термоскважины

Раздел предназначен для вывода сведений о термоскважинах. Можно произвести формирование таблиц как по разным шаблонам. При нажатии на кнопку Отчет паспорт с таблицей измерений и графиками экспортируется в отдельный документ.

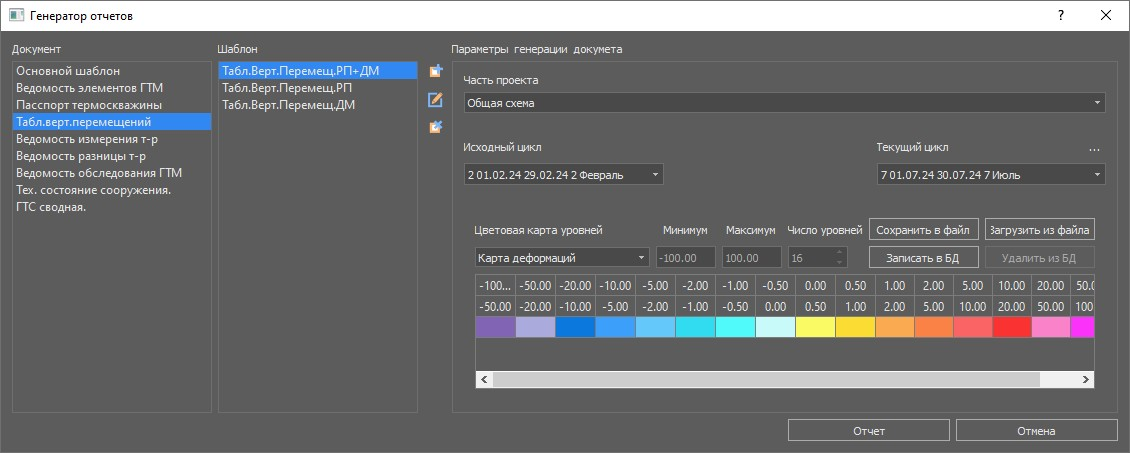

Таблица вертикальных перемещений

Выдаёт стандартный отчет по измерениям вертикальных перемещений. В параметрах можно отфильтровать обрабатываемые элементы по местоположению и по циклам и задать цветовую схему для документа.

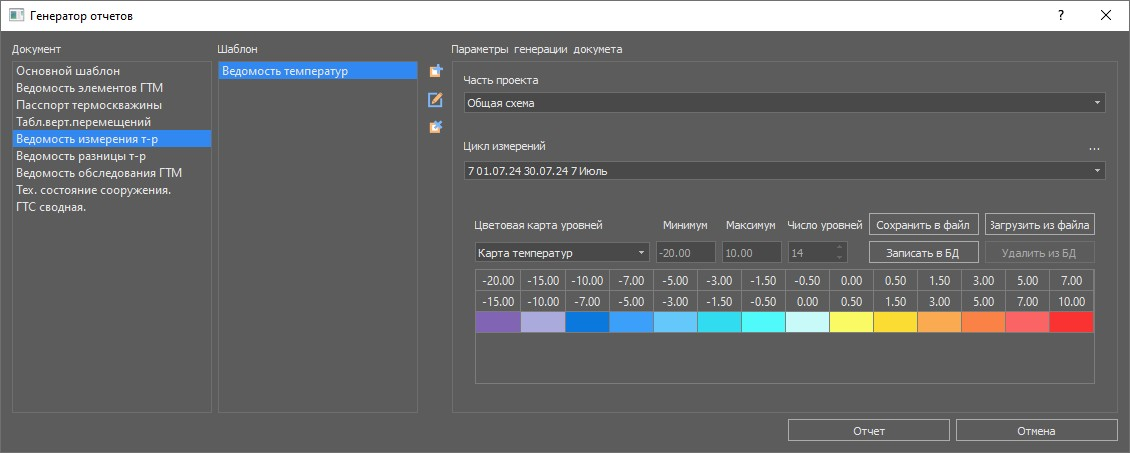

Ведомость измерения температур

Выдаёт стандартный отчет по измерениям температур. В параметрах можно отфильтровать обрабатываемые элементы по местоположению и по циклам и задать цветовую схему для документа.

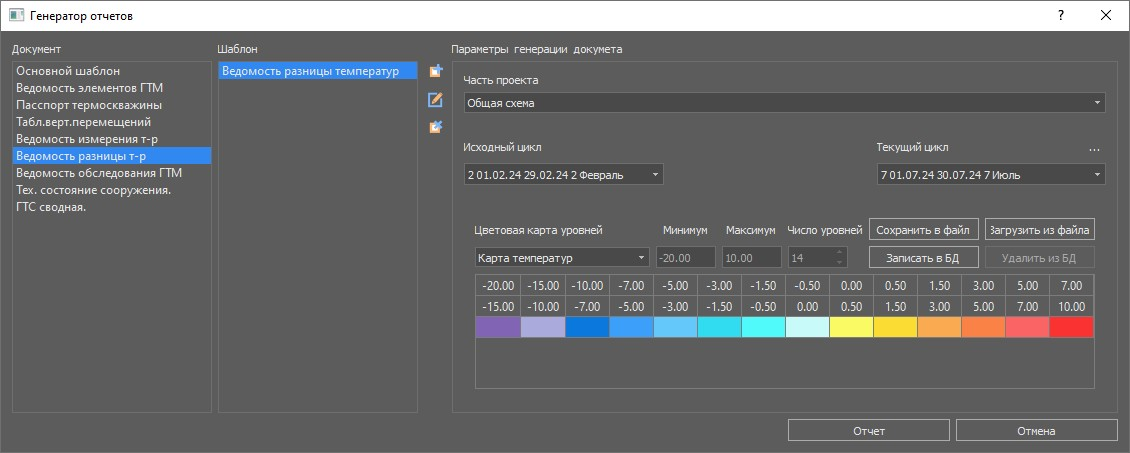

Ведомость разницы температур

Аналогично предыдущему показывает разницу температур между заданными циклами.

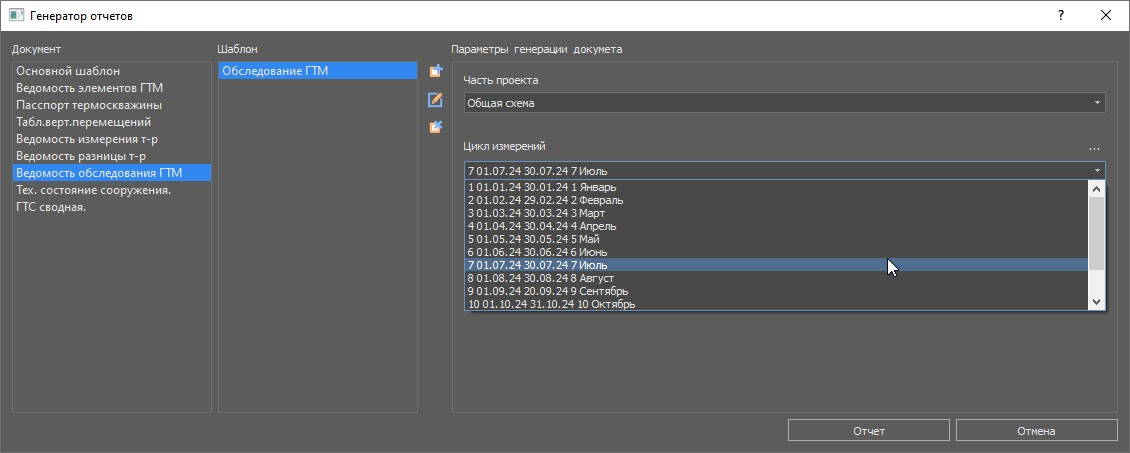

Ведомость обследования элементов сети ГТМ

Выводит ведомость обследования по всем типам элементов по выбранному циклу.

Техническое состояние сооружения

Выводит данные об анализе геотехнического состояния из паспорта позиции.

Сводная таблица геотехнического состояния

Выводит сводную попозиционную ведомость геотехнического состояния объекта.
