Группа Геология

Предусматривается хранение в БД проекта информации о геологическом разрезе. Данные геологии базируются на:

• Классификаторе инженерно-геологических элементов (ИГЭ);
• Геологических колонках привязанных в пространстве через элементы плана - геологические скважины стадии инженерных изысканий (ИИ);
• Геологических колонках термометрических скважин.

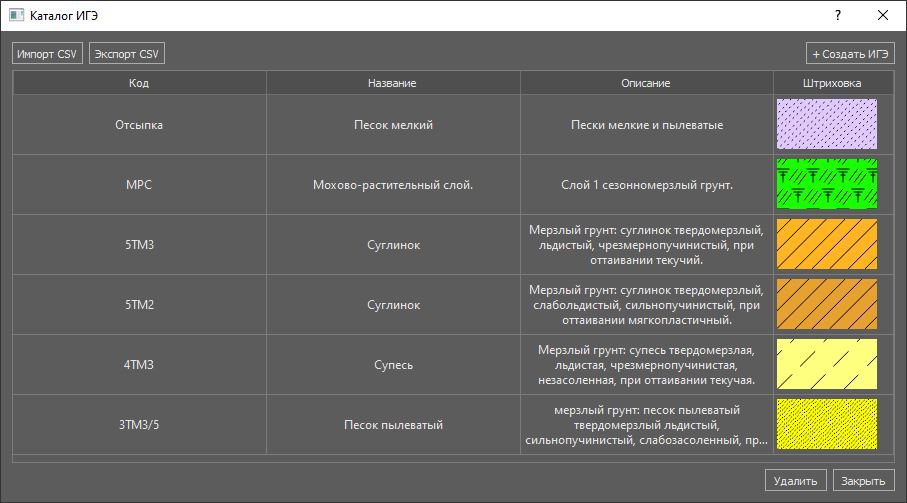

Окно Каталог ИГЭ

Каталог инженерно-геологических элементов позволяет внести все все сведения о выделенных на стадии ИИ грунтах, включая физико-механические и теплотехнические характеристики.

ИГЭ можно удалить, если он не использован в геологических колонках .

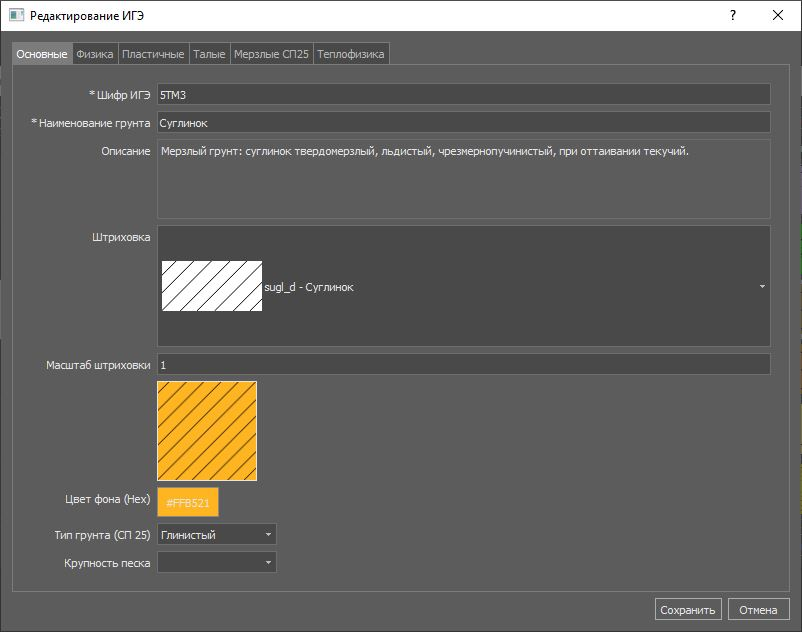

Добавив новый ИГЭ ему назначаются атрибуты, описания, штриховки и сгруппированные по вкладках характеристики.

Скрытая часть группы

В скрытой части можно вручную расставить геологические выработки на чертеже аналогично инструментам группы "Элементы ГТМ"

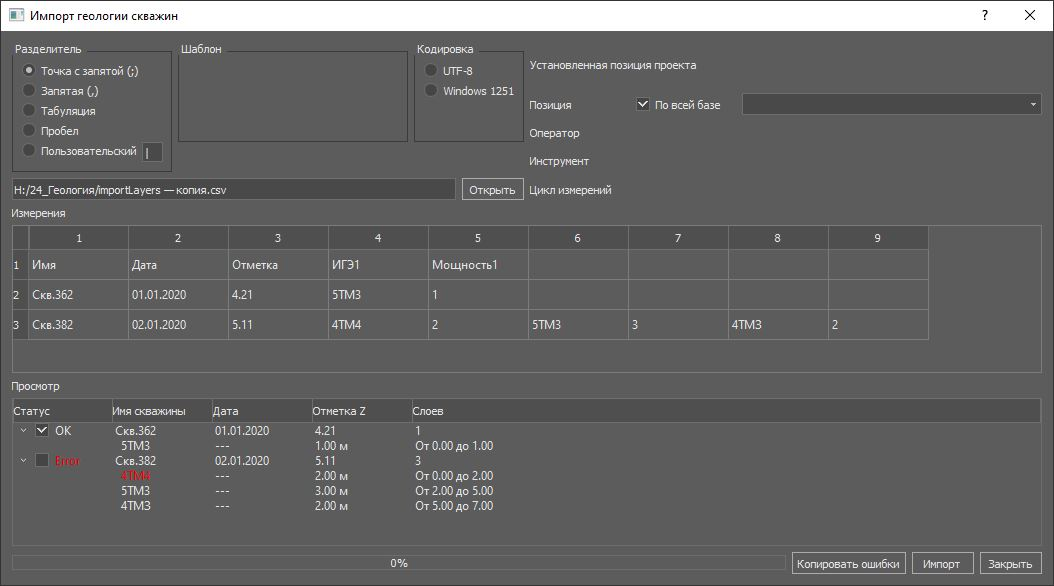

Команда Импорт геологии скважин

Когда в проект загружены геологические выработки и создан классификатор ИГЭ геологические слои скважин можно загрузить из файла.

Валидатор укажет на несоответствия и не позволит внести неверные данные.
