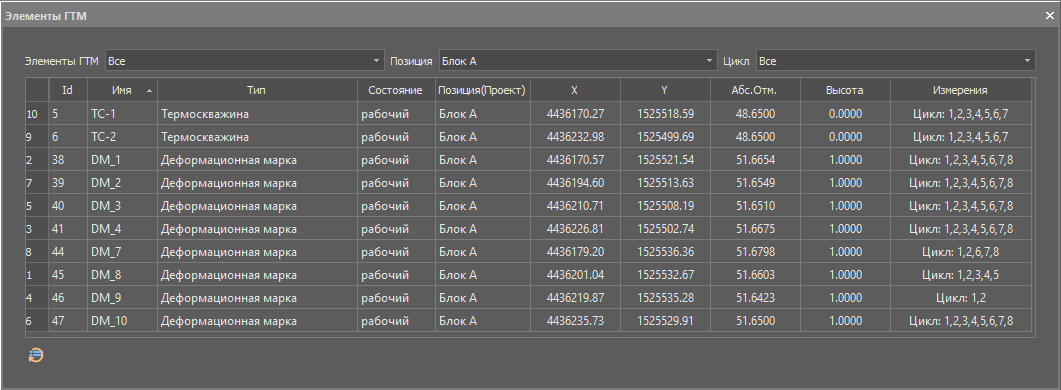

Палитра "Список элементов"

Этот инструмент требует отдельного описания, поскольку позволяет просматривать состав и состояние элементов сети ГТМ в БД проекта и проводить групповые операции с ними.

В верхней части окна Списка элементов имеются фильтры элементов по типам, позиции в проекте и по наличию измерений по циклам ГТМ. Последнее даёт возможность проконтролировать все ли измерения импортированы в БД в текущем или выбранном цикле.
Внизу есть кнопка «Обновить» и счётчик выделенных строк списка. Это позволяет оператору быстро подсчитать те или иные группы элементов.

Имя элемента можно поменять прямо в списке двойным нажатием.

По нажатию правой клавиши мыши в каждой колонке работают контекстные меню, реализующие сервисные и групповые операции.

Во всех колонках работают функции:

• «Показать в координатах» перемещающая центр текущего чертежа на выбранный элемент сети ГТМ;

• «Копировать в буфер»;

• «Паспорт элемента» открывает электронный паспорт минуя «Инспектор элементов»;

• «Удалить».
